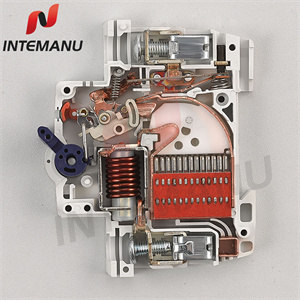

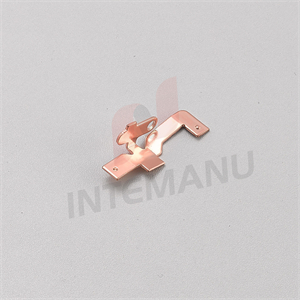

XML7B MCB bimetalni sustav prekidača

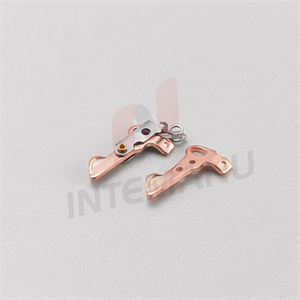

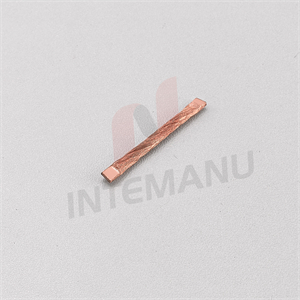

XML7B MCB mehanizam za toplinsko okidanje sastoji se od bimetalne trake, mekog spoja, lučnog voda, žice za pletenje, pokretnog kontakta i držača pokretnih kontakata.
Thetermičko okidanjeraspored se sastoji od bimetalne trake oko koje je namotana zavojnica grijača koja stvara toplinu ovisno o protoku struje.
Dizajn grijača može biti ili izravni gdje struja prolazi kroz bimetalnu traku koja utječe na dio električnog kruga ili neizravna gdje je zavojnica vodiča za vođenje struje namotana oko bimetalne trake.Otklon bimetalne trake aktivira mehanizam okidanja u slučaju određenih uvjeta preopterećenja.

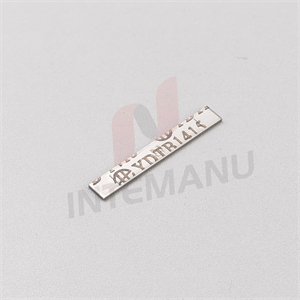

Bimetalne trake se sastoje od dva različita metala, obično mesinga i čelika.Ovi metali su zakivani i zavareni po svojoj dužini.Oni su tako dizajnirani da neće zagrijati traku do točke isključenja za normalne struje, ali ako se struja poveća iznad nazivne vrijednosti, traka se zagrijava, savija i aktivira zasun.Bimetalne trake su odabrane da osiguraju određena vremenska kašnjenja pod određenim preopterećenjima.
